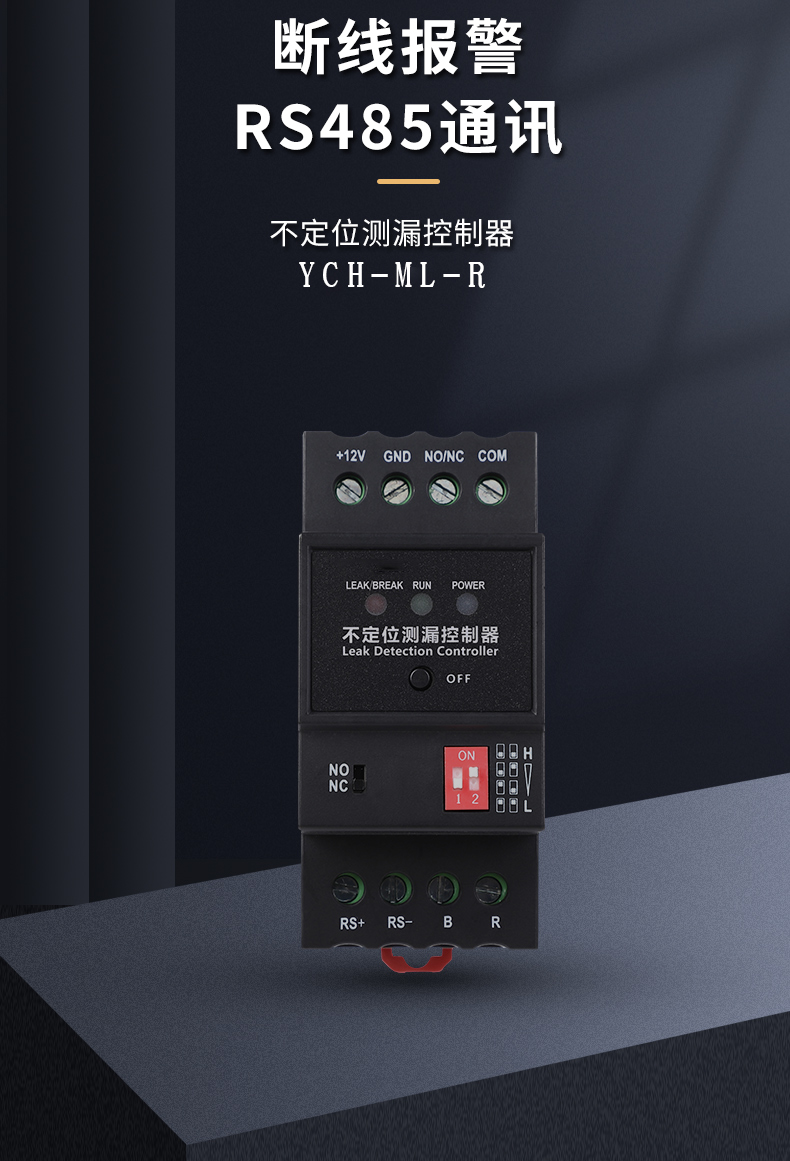

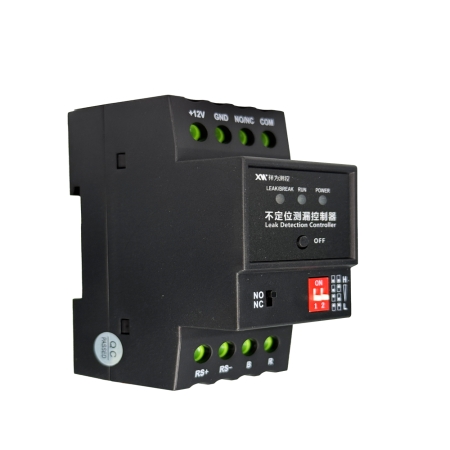

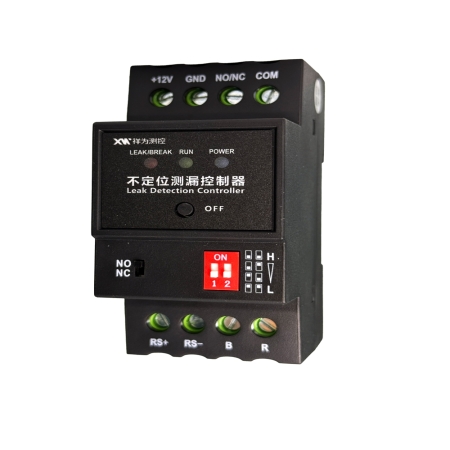

一．产品简介

YCH-ML-R 不定位测漏控制器是一款用于检测液体泄漏的设备，支持断线报警功能，可通过面板上的拨码开关调节控制器的灵敏度，以适应不同的应用场景。控制器输出的继电器触点信号与RS485信号，可与各种监控系统相整合，实现远程报警及远程设备的控制。

二．适用范围

YCH-ML-R适应于IDC机房、数据中心、图书馆、博物馆、仓库等等。

三．功能特点

功能齐全	控制器具有泄漏报警、断线报警功能，可通过界面指示灯显示控制器的状态。
性能稳定	控制器全部采用工业级电子元器件，既能保证检测时的高灵敏性，还能减少各种外界因素所造成的误报警。设备采用电磁兼容设计，具有防浪涌、防静电、防EFT等保护功能。

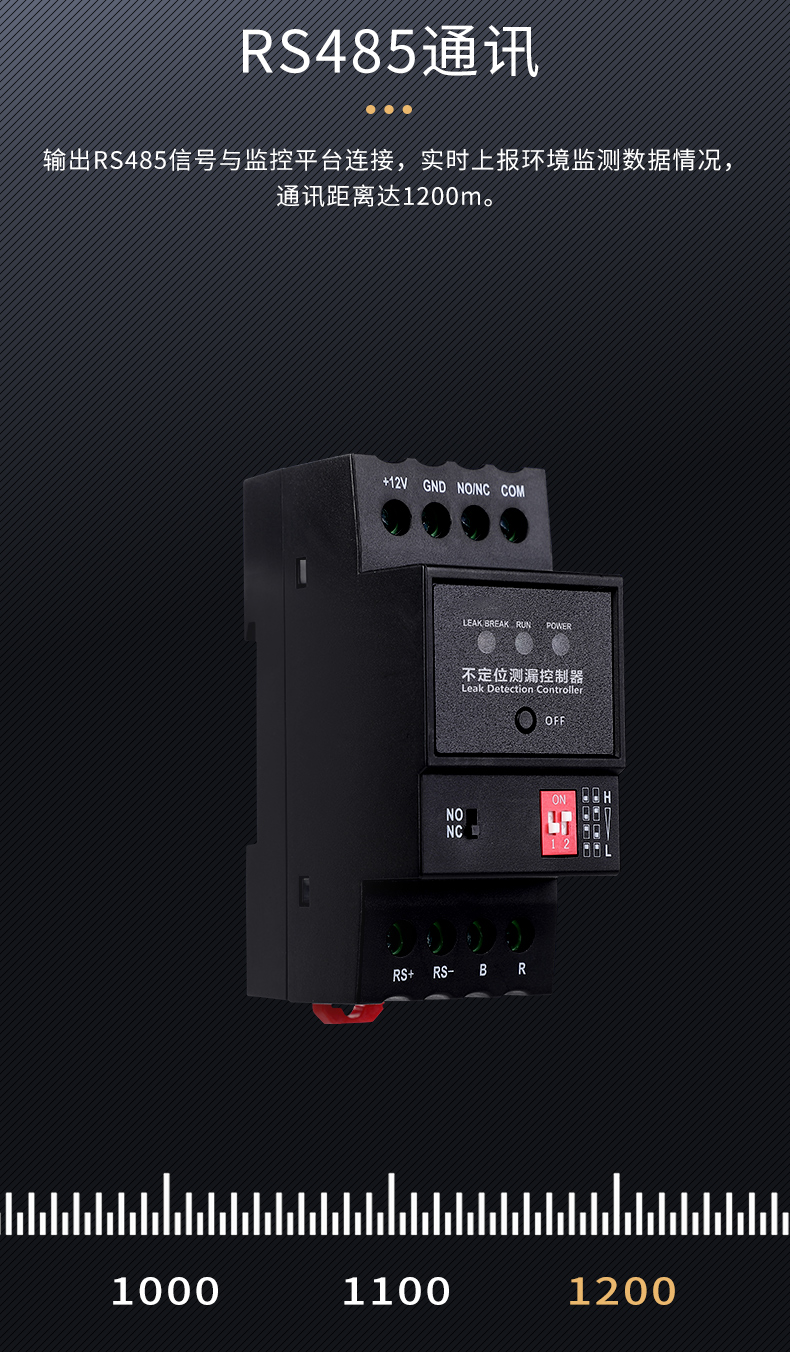

RS485通讯	控制器输出RS485信号上传泄漏数据至监控平台，实现实时集中监控，通讯距离达1200米。

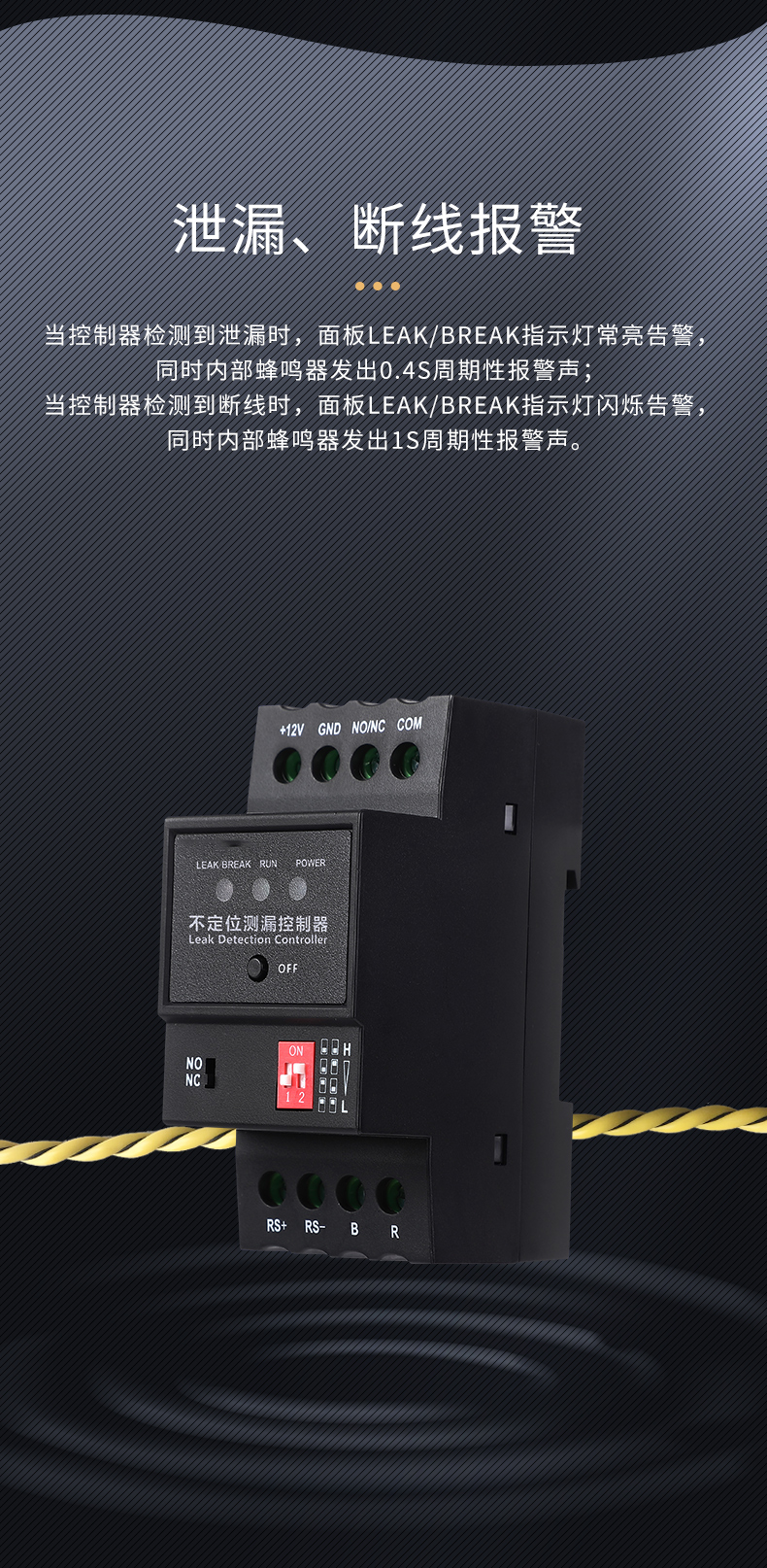

本地声光报警	当控制器检测到漏液时，面板LEAK/BREAK指示灯常亮告警，同时内部蜂鸣器发出0.4S周期性报警声；当控制器检测到断线时，面板LEAK/BREAK指示灯闪烁告警，同时内部蜂鸣器发出1S周期性报警声。

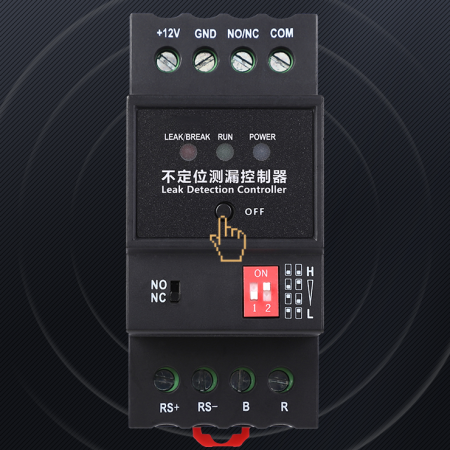

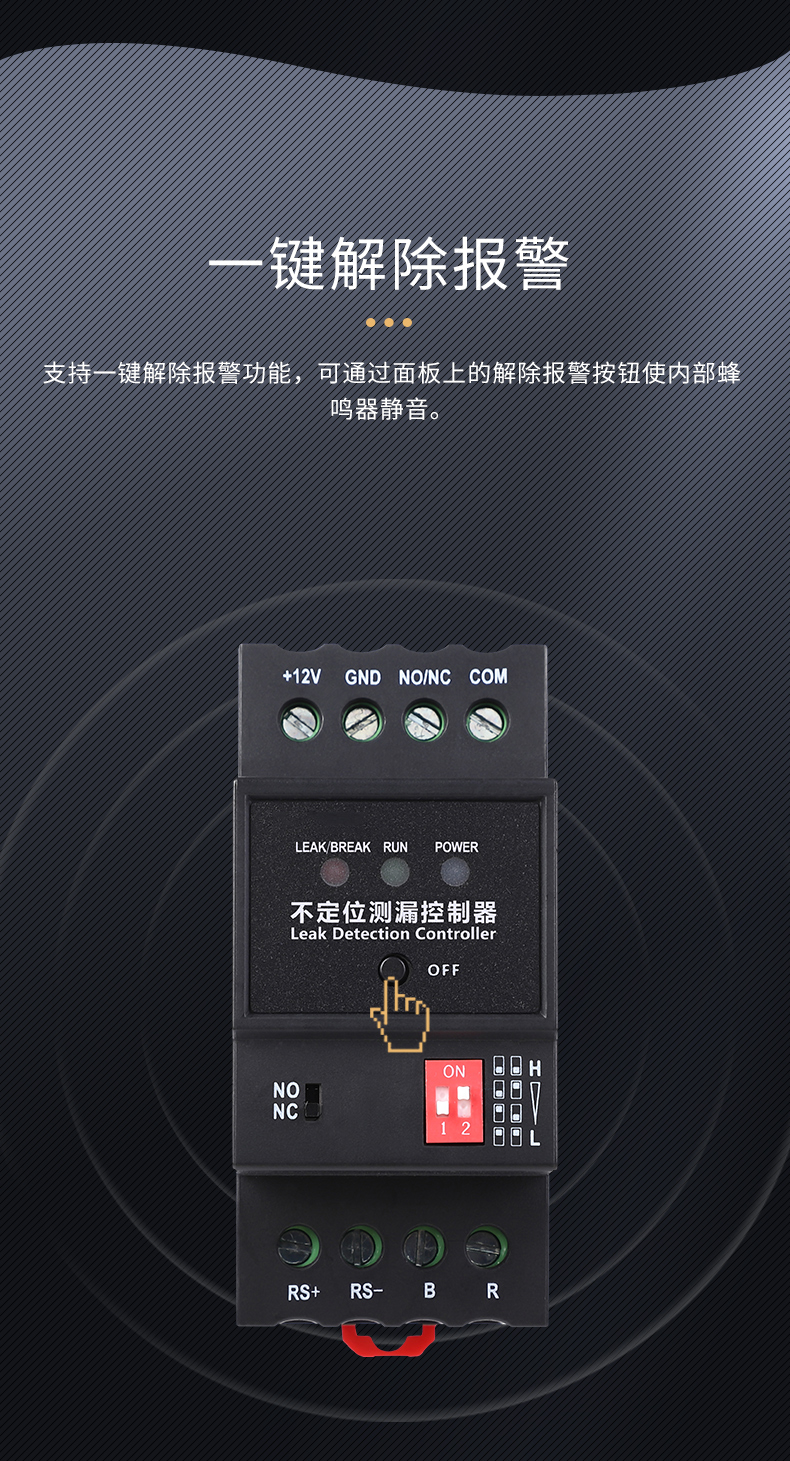

一键消音功能	控制器面板上有一个蜂鸣器消音按钮，通过此按钮可使内部蜂鸣器静音。
简洁易用	控制器适用于标准DIN35mm工业导轨安装，所有的现场接线均可通过接线端子轻松完成。当泄漏发生时，继电器动作、泄漏指示灯亮，排险后控制器自动恢复到正常状态，无需人工现场操作。

四．技术参数

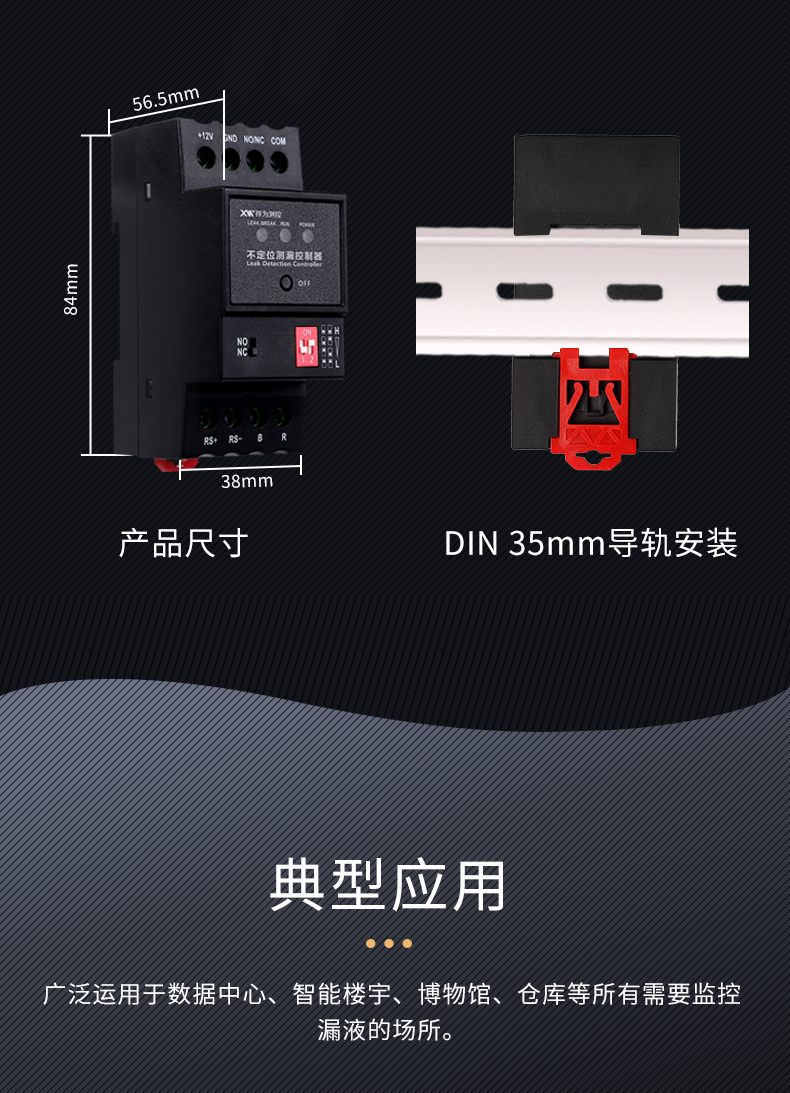

五．产品尺寸

（单位：mm，误差±0.5mm）

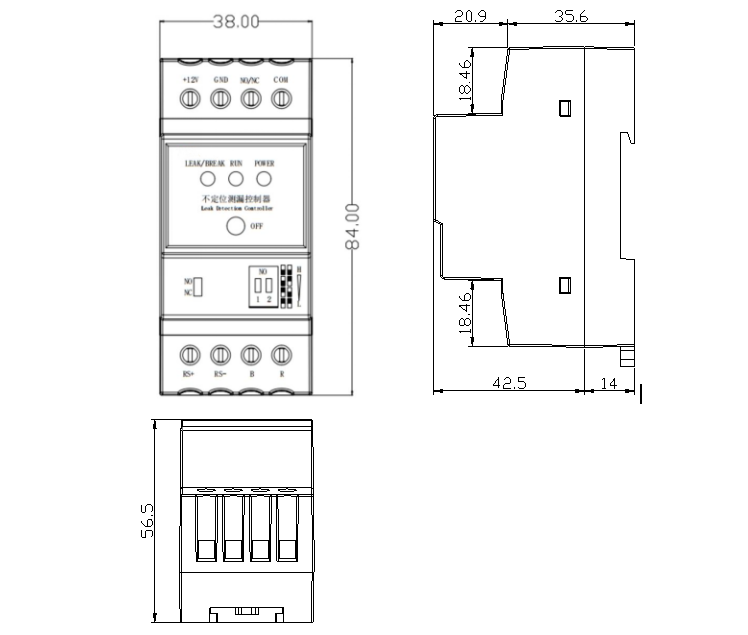

图1控制器尺寸图

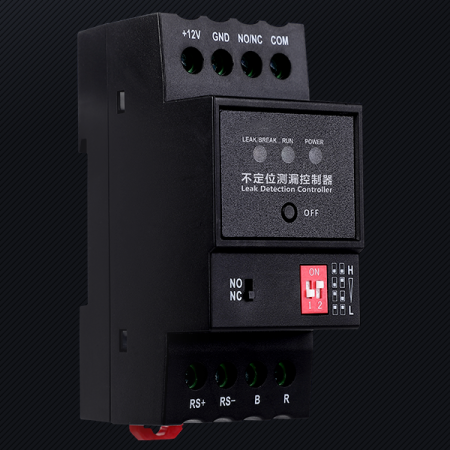

六．按钮与指示灯说明

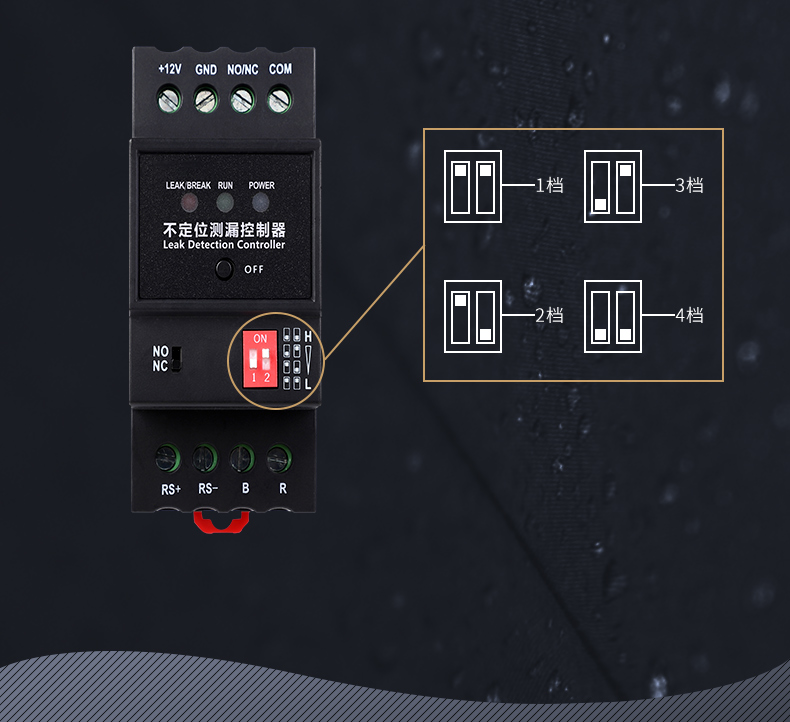

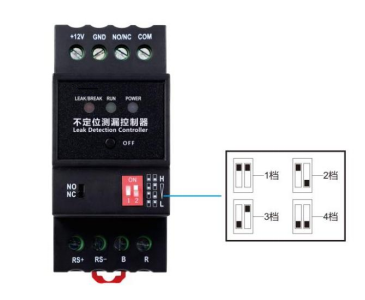

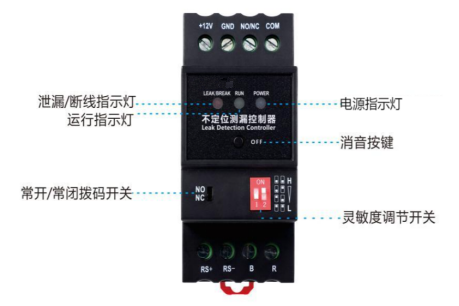

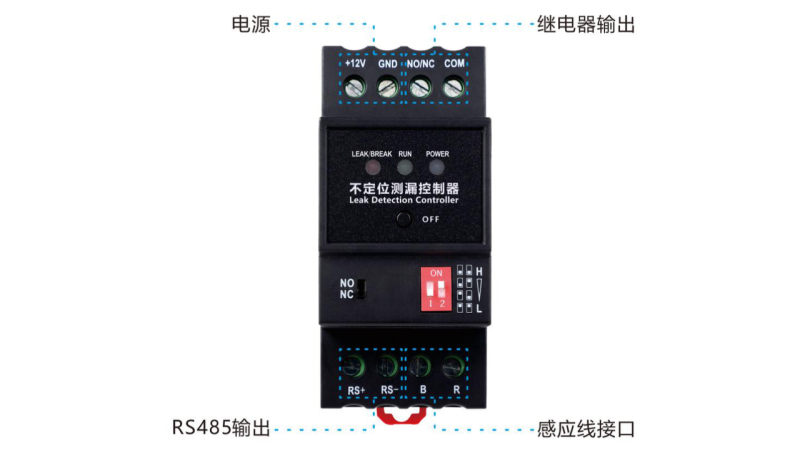

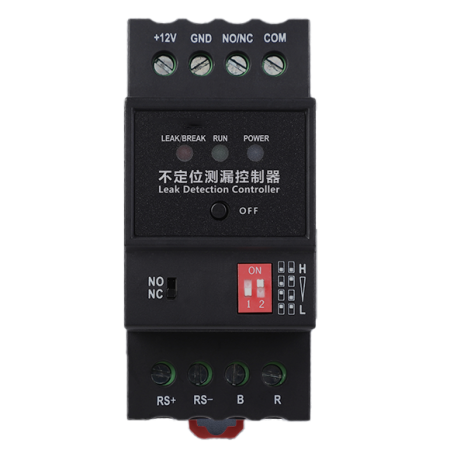

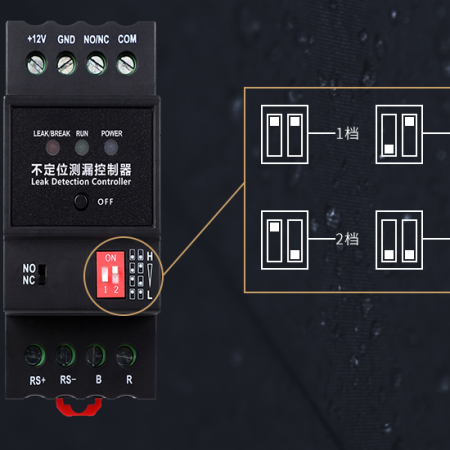

图2 按键与指示灯说明图图3 灵敏度档位按键调节示意图

七．系统拓扑图

控制器与感应线连接，感应线敷设于漏液检测区域，当液体发生泄漏时，触发控制器报警及继电器动作，通过RS485信号上传泄漏情况数据至上位机，实现实时集中监控。控制器继电器输出信号可联动控制外围设备如声光报警器、电话拨号器、短信模块、开关量采集模块等设备。

（注：继电器输出无法判定报警为泄漏报警亦或是断线报警，报警类型仅通过控制器面板指示灯和内部蜂鸣器声音判断，详见功能特点介绍）。

图4系统拓扑图

八．安装说明

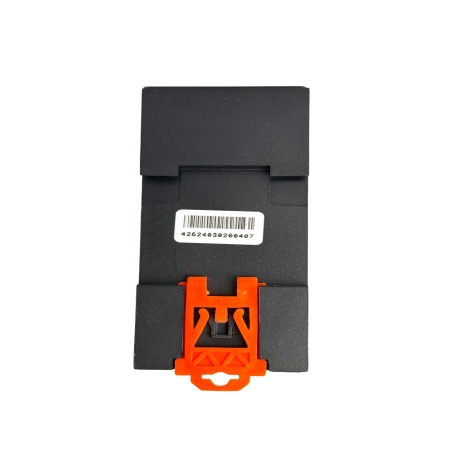

请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，安装位置应避免高温高湿、振动、腐蚀性气体环境及其他电子杂讯干扰源等。控制器扣装于标准的35毫米DIN导轨上，安装示意图如下：

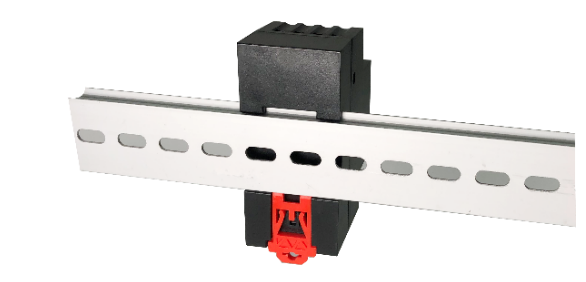

图5安装示意图

九．接线说明

不定位测漏检测系统由控制器、引出线、感应线及相关配件构成。

图6系统接线图

感应线	将感应线的引出线红、黑芯线分别接入控制器接线端子R、B处，再将感应线敷设到需要检测的区域。
继电器输出	输出常开/常闭触点信号既可接入监控系统，也可用于控制报警设备输出报警信号，当需要控制大电流设备时，务必增加二次继电器以拓展触点负载能力，否则可能烧坏控制器。
电源	按端子标识接入DC 9~30V电源（建议使用DC 12V电源），电压过低不能正常工作、过高会烧坏控制器。

十．感应线说明

YCH-ML-R控制器配套的不定位感应线，其终止端需接入220KΩ的回环电阻，以使感应线形成回路，否则接入控制器时会出现断线报警。

十一．调试说明

控制器所有接线步骤完成后，即可按如下指导进行调试工作：

给控制器上电，POWER指示灯蓝色常亮，否则电源或控制器故障；RUN指示灯绿色1S周期性闪烁，否则控制器异常；
若BREAK指示灯红色闪烁，一般为感应线断裂或感应线接入异常，请优先检查感应线是否接线正确；
取少量的自来水（非净化处理水），将感应线浸没于水中1S后，继电器动作，LEAK指示灯红色常亮，蜂鸣器报警，按下OFF按钮可一键消音。擦干感应线上的水后，继电器复位，LEAK指示灯灭；

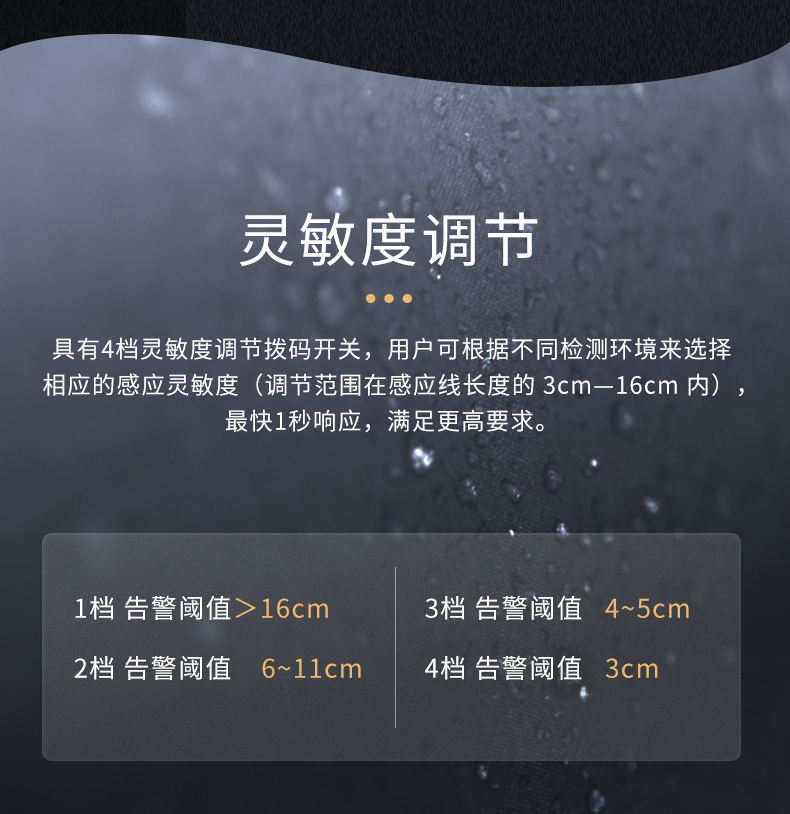

控制器面板上有一个灵敏度调节拨码开关，1至4档检测灵敏度依次增强，出厂默认为4档灵敏度。用户可根据不同的漏液检测环境设置对应的灵敏度，以下列举了在自来水条件下不同灵敏度对应的漏水报警长度。(注：液体导电率会影响感应度)。

十二．维修与故障排查

控制器上有3个LED灯，分别代表：通电、运行、泄漏/断线。下表列举了各种不同的指示灯状态及常见因素或纠正措施。
