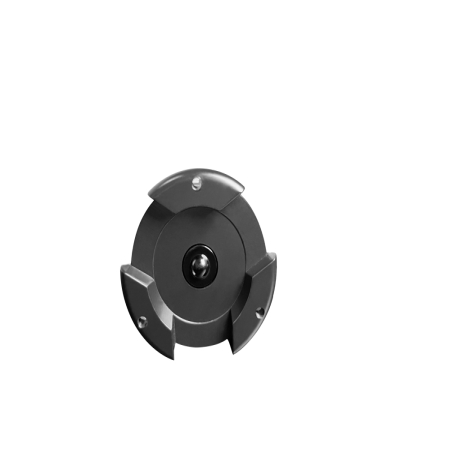

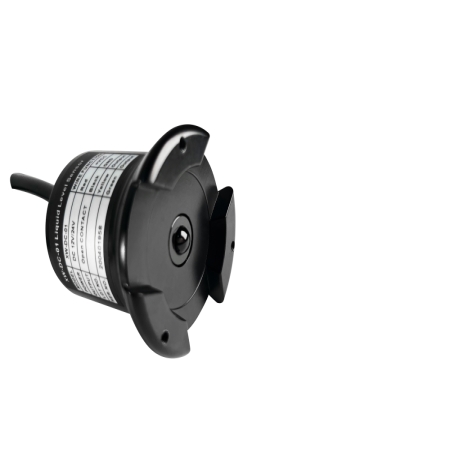

光电泄漏传感器光电检测IP68防护YCH-SMDT

一．产品简介

YCH-SMDT光电泄漏传感器采用光电检测原理。结构为全密封设计，外壳采用合金材质，材质外部采用电镀加工工艺，内部电路封胶处理，可以达到防爆、防尘、防水等三防的作用，电子元器件受环境因素影响小，保证了产品的高精度及可靠性。产品具有灵敏度高，响应时间快，使用方便，便于安装等特点。

二．适用范围

YCH-SMDT适用于IDC机房、通讯基站、加油站、储油库、仓库等等。

三、功能特点

四．技术规格

五．产品尺寸

（单位：mm，误差±0.5mm）

图1 尺寸图

六．系统拓扑图

YCH-SMDT传感器安装于漏液监测区域，当检测到液体泄漏时，通过开关量采集模块上传泄漏数据至监控平台，实现实时集中监控。传感器输出的开关量信号也可用来控制外围设备如声光报警器、短信模块、开关量采集模块等。

图2 系统拓扑图

七．接线说明

请在传感器电源断开的状态下进行接线。

注：传感器引出配线长度为L=2.0m。

图3 接线示意图

八．安装说明

YCH-SMDT 传感器使用螺丝固定定位孔安装，安装螺丝规格为M3。请将控制器安装于牢固的地板、支架或水槽等处。安装方式如下：

图4 螺丝安装示意图

图5 安装尺寸图

九．调试说明

传感器所有接线步骤完成后，即可按如下指导进行调试工作：

1.当接通控制器电源时，万用表把档位打到蜂鸣档，灰蓝（或棕蓝）两线为断开状态，若为闭合（或断开）状态时可能是由于出现装置异常。

2.取少量的自来水（非净化处理水），取少量的自来水，将传感器探头保护罩浸没于水中，一秒钟后，继电器动作，灰蓝线导通。擦干传感器上的水后，继电器复位，灰蓝线断开。

3.继电器输出信号见下表：
