一．产品简介

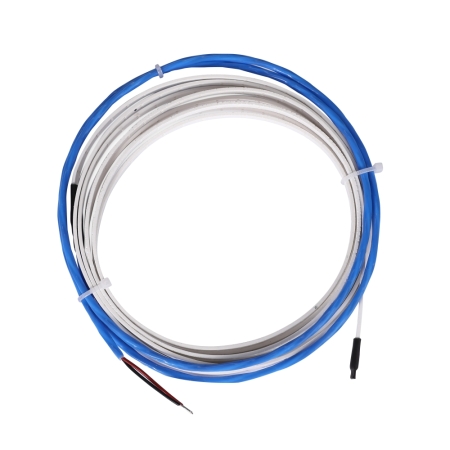

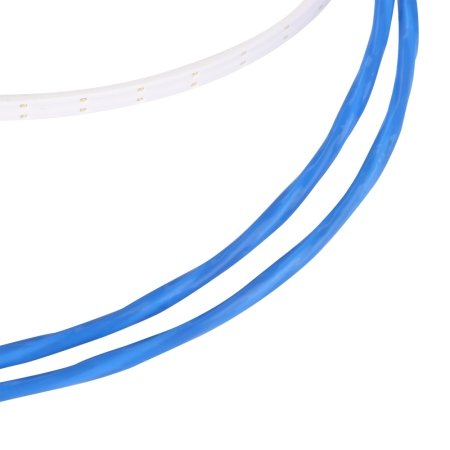

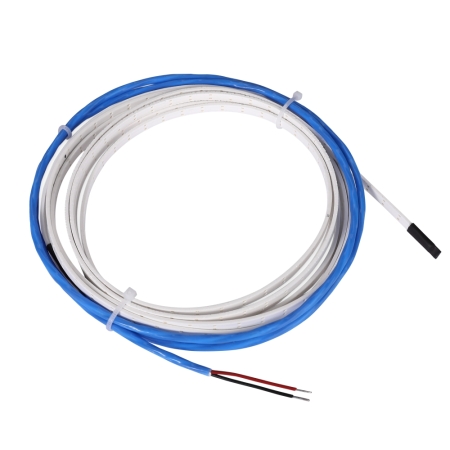

YEC-SHTL(M) 一体式液冷感应线是一款集成检测模块与感应线的产品，通过连接器与监控系统连接，实现供电及通信功能。线缆表面采用双面开双孔设计，内芯线采用编织护套包裹，线缆骨架采用耐火材料，具有防尘、防误报、可靠性高、感应灵敏等特点，并具有恢复功能，可重复使用。适用于服务器内部、机房与高精端设备等对尺寸与灵敏度有高要求的场所。

二．适用范围

YEC-SHTL(M) 适应于IDC机房、数据中心、液冷服务器、新能源汽车、蓄电池等等。

三．技术规格

项目	规格
尺寸	80mm19.5m12.5mm（加白色外壳之后的尺寸）
供电电源	电压DC 12V（±6%）
主体材质	ABS
阻燃等级	V0
工作环境	温度：-55~80℃ 湿度：0 ~95%RH（无凝露）
复位特性	1.漏水检测后，可通过自然干燥或人工清除水分来复位，并可重复使用。 2. 防冻液检测后，需要清洗防冻液后且清除水分后才能复位。 3. 如果漏水中存在其他导电性污染物，则不可再使用。
线缆耐拉特性	最大拉力：10kgf
线缆折弯半径	最小折弯半径≥4mm。小于该折弯半径可能会导致感应线性能降级甚至损坏。
线缆折弯次数	最大折弯次数：1000次。大于该值可能会导致感应线性能降级甚至损坏。

四．产品结构

引出线：200mm

液冷感应线：100mm

图1 线束结构示意图

五．导线定义

序号	颜色	定义	说明
1.	红	VCC	12V电源供电
2.	黑	GND	电源地线
3.	黄	LED+	信号输出正极
4.	绿	LED-	信号输出负极

六．工作原理

当有液体或防冻液与液冷感应线接触时，液体浸入感应线编织层，使两根感应线芯导通，形成回路，检测模块检测到漏液情况，发出报警信号。

图2 工作原理示意图

七．调试说明

将一体式液冷感应线红、黑导线按照正负极接入DC12V电源。

方法一：黄、黑导线接入万用表测量电压，正常状态下，黄、绿导线输出电压为0V；当发生漏水或线缆断裂情况时，黄、绿导线输出电压为12V。

方法二：黄、黑导线接入LED灯，正常状态下，LED灯常灭；当发生漏水或感应线断裂时，LED灯常亮。

八．注意事项

感应线所铺设区域应避免静电干扰。
感应线在铺设过程中保持干燥和洁净。
感应线不可长时间被脏水或其它化学物质浸泡。
感应线应紧贴地面安装，最大限度的接触泄漏液体。
感应线安装时应避免拉力过大，否则可能导致感应线损坏。
感应线应避免敷设在腐蚀性气体环境及其他电子杂讯干扰源等环境。
感应线在铺设区域不允许重叠或接触，否则可能导致感应线产生误报警。
感应线安装时或使用过程中，禁止人为用力挤压与物体重压，否则可能导致感应线损坏。
感应线的折弯半径应大于20mm，安装时应遵循折弯半径最小值，禁止过度折弯，否则可能导致感应线损坏。
当漏液中溶解有导电性物质，或者溶解有防水性污染物（蜡，油分等）时，可能发生无法复位现象，此时，则需要更换感应线。
本产品采用感应线与检测模块一体化设计，方便安装和维护。
当发生泄漏时，可通过开关量信号输出至监控系统。
履带式结构致使线缆厚度小，不占用过多的安装空间。
感应线表面采用双面双孔式结构，灵敏度高，检测速度快。
本产品已获得国家专利局颁发的专利证书，线缆内芯线的带护套设计不仅可以减少环境电磁干扰，降低误报率，还大大提高了线缆的强度及使用寿命；骨架采用工程塑料设计，具有高绝缘度特性，可直接敷设在金属表面。
本产品由先进工艺加工而成，采用工厂注塑压制标准接头连接引出线，美观大方，大大增加了线缆的可靠性。
