一．产品简介

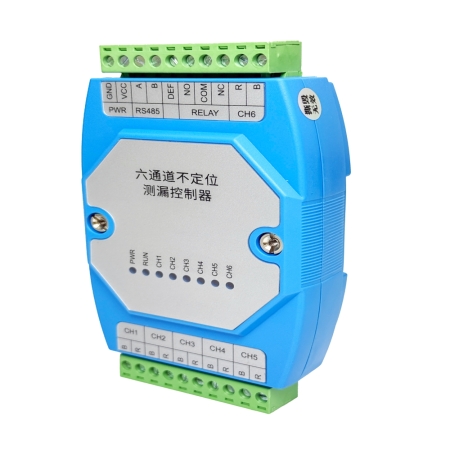

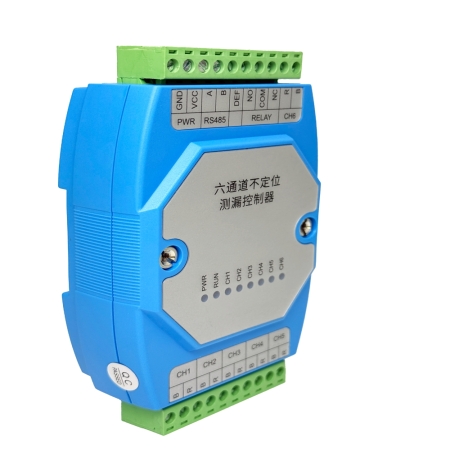

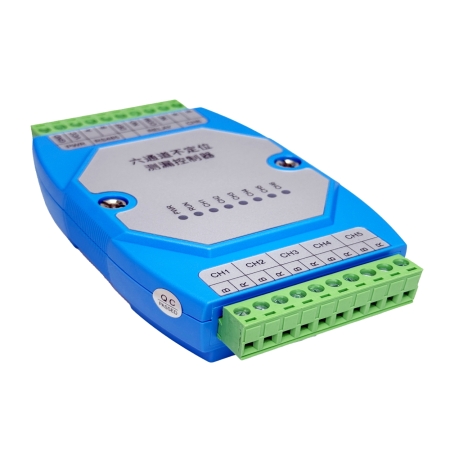

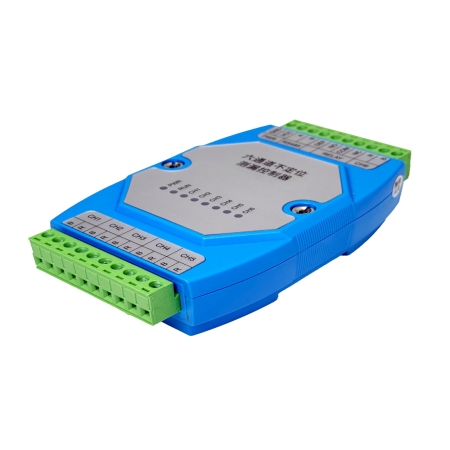

YNE-ML-06六通道不定位测漏控制器是一款操作简单、性价比极高的六通道液体泄漏检测设备，可同时连接六根感应线进行检测。控制器输出的继电器触点信号与RS485信号，可与各种监控系统相整合，实现远程监控。
二．适用范围
YNE-ML-06适用于IDC机房、数据中心、智能楼宇、智慧工厂、博物馆、仓库等等。
三．功能特点
六通道检测 | YNE-ML-06控制器具备6组独立检测通道，可同时连接六路漏液检测线缆，检测距离最长为3000米，单组检测通道可接500米漏液检测线缆，实时监控各区域漏液状态，适用于多区域的泄漏检测场所。 |
稳定可靠 | YNE-ML-06 控制器全部采用工业级电子元器件，既能保证检测时的高灵敏性，还能减少各种外界因素所造成的误报警。采用电磁兼容设计，具有防浪涌、防静电、防EFT等保护功能。 |
适应性强 | YNE-ML-06 控制器支持软件调节灵敏度，用户可根据检测环境的等级要求来选择不同的感应灵敏度（调节范围在线缆长度的1cm—20cm内）。 |
简洁易用 | YNE-ML-06 控制器适用于标准DIN35mm工业导轨安装，所有的现场接线均可以通过接线端子来轻松完成，当泄漏发生时，继电器动作、泄漏指示灯亮，排险后控制器自动恢复到正常状态，无需人工现场操作。 |
LED状态指示 | YNE-ML-06 控制器每个通道分别有1组LED漏液报警指示灯指示，正常时为熄灭状态，漏液时常亮报警。 |
四．技术规格
传感性能 | 响应时间 | ≤1s |
检测距离 | 单个通道500m | |
环境额定值 | 工作温度 | -40℃~70℃ |
工作湿度 | 0~95%RH（无冷凝） | |
电源要求 | 供电电压 | DC 9~30V，建议使用DC 12V供电 |
功耗 | ≤1W | |
RS485接口 | 通讯协议 | MODBUS-RTU |
总线地址 | 1~255，默认1 | |
波特率 | 1200、2400、4800、9600（默认）、19200bps | |
数据格式 | N,8,1 | |
继电器 | 触点类型 | 干接点，1组，支持常闭（NC）/常开（NO） |
负载能力 | 120VAC/2A，24VDC/2A | |
EMC防护等级 | 静电 | 接触放电±8KV 空气放电±15KV |
浪涌 | ±4KV | |
EFT | ±4KV | |
重量 | 130.5g | |
五．产品尺寸
（单位：mm，误差±0.5mm）
六．指示灯说明
七．系统拓扑图
控制器与感应线连接，监测六个区域的泄漏情况，通过RS85信号传输泄漏情况数据，上传至上位机。控制器继电器输出信号可用来控制外围设备如声光报警器、电话拨号器、短信模块、开关量采集模块等。
八．安装说明
请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，安装位置应避免高温高湿、振动、腐蚀性气体环境及其他电子杂讯干扰源等。控制器扣装于标准的DIN35mm导轨上。
九．接线说明
不定位测漏检测系统由控制器、引出线、感应线及相关配件构成。接线说明如下：
感应线 | 将感应线的引出线红、黑芯线分别接入控制器对应接线端子R1、B1处（或R6、B6处），再将感应线敷设到需要检测的区域。 |
信号输出 | 1、一组RS485信号输出，可接入监控系统。 2、一组继电器输出常开、常闭触点信号既可接入监控系统，也可用于控制报警设备输出报警信号，当需要控制大电流设备时，务必增加继电器（如需要，应再加上接触器）以拓展触点负载能力，否则会烧坏控制器。 |
电源 | 按端子标识接入DC 9~30V电源（建议使用DC 12V电源），电压过低不能正常工作、过高会烧坏控制器。 |
恢复默认参数 | DEF接口与GND短接5s设备自动恢复默认参数值。 |
十．调试说明
控制器所有接线步骤完成后，即可按如下指导进行调试工作：
1.给控制器上电，POWER灯常亮，否则电源或控制器故障；RUN灯一秒周期性闪烁，否则控制器异常。
2.取少量的自来水（非净化处理水），将感应线浸没于水中，一秒钟后，继电器动作，LEAK指示灯呈红色常亮。擦干线缆上的水后，继电器复位，LEAK指示灯熄灭。
3.控制器可通过软件调节通讯地址、灵敏度与波特率等参数，可适应不同环境下的漏液检测，1至4档检测灵敏度依次增强，出厂默认为第4档；各档位所对应的控制器感应灵敏度如下表：
自来水条件下 | ||
1 档 | 浸水报警长度>20cm | 参考阻值60KΩ |
2 档 | 浸水报警长度>6cm | 参考阻值100KΩ |
3 档 | 浸水报警长度>2cm | 参考阻值160KΩ |
4 档 | 浸水报警长度>1cm | 参考阻值6 |
