YEC-GW-L 无线 LoRa 网关是一款高性能、低功耗的全双工数据通讯物联网工业级网关，为物联网设备提供双向无线通讯服务。网关可与测漏控制器、温湿度传感器及LoRa数据传输终端等物联网设备一起组网，采集相关数据后通过4G、WIFI、RS485、以太网等通讯方式上传至后端平台，工作人员即可通过后端
平台上查看每个物联网设备上传的数据，实现实时监控。
二．适用范围
YEC-GW-L 适应于智能楼宇、地铁车站、图书馆、博物馆、仓库等等。
三．功能特点
稳定可靠 | 无线 LoRa 网关全部采用工业级电子元器件，既能保证设备工作时的稳定性，还能减少各种外界因素所造成的干扰。采用电磁兼容设计，具有防浪涌、防静电、EFT等保护功能。 |
远程管理 |
支持远程管理员登录，实时监测检修。 |
功能齐全 | 无线 LoRa 网关具有电源、通讯、运行等指示灯，可通过观察界面指示灯的情况准确知晓网关的实时状态。 |
简洁易用 | 无线 LoRa 网关采用螺丝或卡扣安装方式，所有的现场接线均可以通过接线端子来轻松完成。 |
防呆设计 |
无线 LoRa 网关电源接口防呆设计，接反不会烧毁设备。 |
多方式通讯 | 无线 LoRa 网关支持 4G、WIFI、RS485、以太网等通讯功能，可与多种监控系统相整合，提供实时的监测数据。 |
四．技术参数 |
| |
| 工作模式 | 全双工 |
| 工作频段 | 410.125MHz～493.125MHz |
| 通讯速率 | 292bps～5.4kbps |
LoRa特性 | 空中速率 | 2.4kbps |
| 最大发射功率 | 22dBm |
| 传输距离 | 5000m（空旷） |
| 终端连接设备 | 最大64台 |
| 通讯方式 | RS485 |
| 通讯协议 | MODBUS-RTU |
RS485通讯 | 波特率 | 默认9600，可选2400～115200bit/s |
| 数据格式 | N-无校验，8-数据位，1-停止位 |
| 地址设置 | 默认地址01，可设置 |
| 工作模式 | WIFI4 |
| 工作频段 | 2412~2484MHz |
WIFI特性 | 通讯速率 通讯协议 | 2.4GHz 802.11a/b/g/n |
|
发射频率 | 802.11g: 14±2 dBm (@54Mbps) ； 802.11n: 13±2 dBm (@MCS7) ； 802.11b: 17±2 dBm (@11Mbps)； |
| 工作模式 | 4G全网通 |
4G特性 | 工作频段 | 900/1800MHz |
| 上行/下行速率 | 最大85.6Kbps |
以太网 | 通信速率 通讯标准 | 10/100Mbps自适应 MODBUS-TCP |
环境额定值 | 工作温度 工作湿度 | -40℃~80℃ 0%~95%RH（无冷凝） |
电源要求 | 供电电压 功耗 | DC 9~30V宽电压供电 ＜5W |
| 静电 | 接触放电±6KV，空气放电±8KV |
EMC防护等级 | 浪涌 | ±4KV |
| EFT | ±4KV |
重 量 | 430.2g |
|

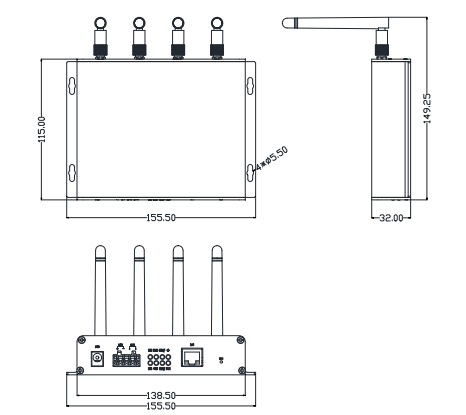

（单位：mm，误差±0.5mm）

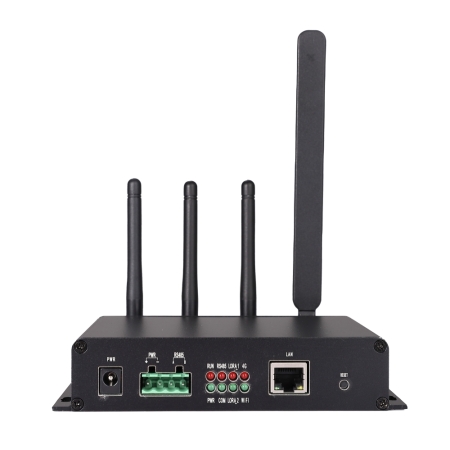

六．按键、指示灯与端口说明
图 1 产品尺寸图
序号 | 指示灯 | 说明 |
1 | PWR | 电源指示灯 |
2 | RUN | 运行指示灯 |
3 | RS485 | RS485通讯指示灯 |
4 | COM | 无 |
5 | LORA_1 | 接收数据指示灯 |
6 | LORA_2 | 发送数据指示灯 |
7 | WIFI | WIFI通讯指示灯 |
8 | 4G | 4G通讯指示灯 |
图 2 按键、指示灯与端口说明图
无线 LoRa 网关通过采集下行设备如无线 LoRa 测漏网关、无线 LoRa 传输终端（可连接各类 RS485信号输出传感器）上传的数据，通过 RS485、4G 网络、以太网及 WIFI 方式向上行设备传输数据，上传至监控平台，实现平台在线监测各种传感器的状态情况。
图 3 系统拓扑图
八．安装说明
网关安装方式是通过产品底部的安装槽进行安装，可以通过螺丝固定或者卡扣固定，安装位置尽量在比较空旷的地方，以保证通信信号的稳定接收和发送.。
图 4 安装示意图
