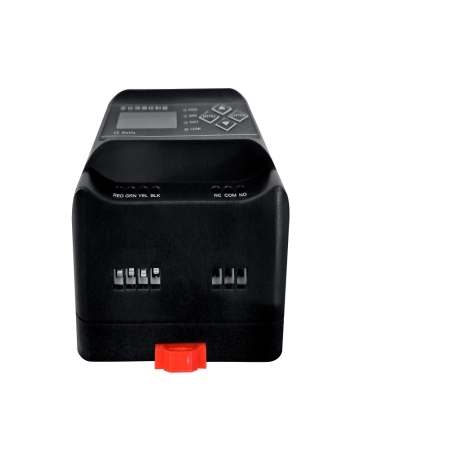

定位测漏控制器YEC-MM-A

一．产品简介
YEC-MM-A 定位测漏控制器用于实时监测环境的泄漏情况，可监控区域长达 150 米，一旦检测到液体泄漏，控制器即刻报警，精准定位并通过显示屏显示泄漏位置，触发继电器动作。控制器输出继电器触点信号以及 RS485 接口，可与各种监控系统对接，实现远程报警及远程设备的控制。

 二．适用范围
YEC-MM-A 适用于 IDC 机房、数据中心、智能楼宇、图书馆、博物馆、仓库等等。

三．功能特点

四 .产品尺寸（单位：mm，误差±0.5mm）

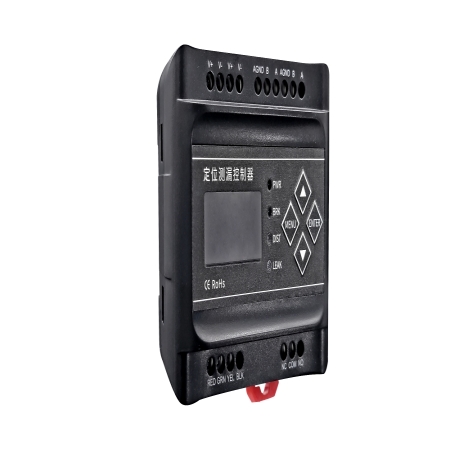

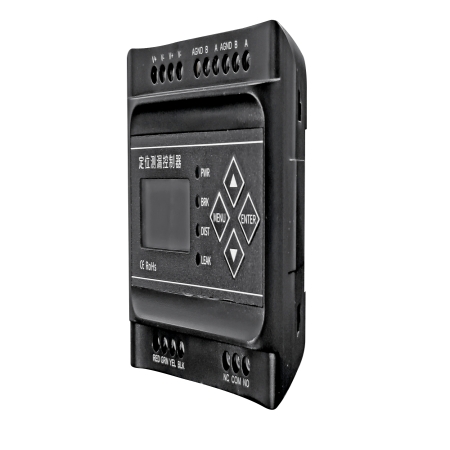

五. 按键、指示灯与端口说明
控制器可通过面板按钮直接设置通讯地址、波特率等。电源、通讯、感应线与继电器输出接口如图所示：

MENU：长按进入设定界面和选择设定内容。
▲：增加设定值。
▼：减小设定值。
ENTER：长按对设定值进行确认。
指示灯状态：
1. 电源指示灯（PWR），通电常亮；
2. 断线指示灯（BRK），正常熄灭，线缆断裂呈闪烁状态；
3. 干扰指示灯（DIST），正常熄灭，受到干扰呈闪烁状态；
4. 泄漏指示灯（LEAK），正常熄灭，泄漏报警时常亮

六. 系统拓扑图

控制器与感应线连接，感应线安装于漏液检测区域，当发生液体泄漏时，触发控制器报警及继电器动作，通过 RS485 信号上传泄漏数据至监控平台，精准定位，实现实时集中监控。控制器继电器输出信号可联动控制外围设备如声光报警器、自动阀门与智能报警等设备。

七. 安装说明

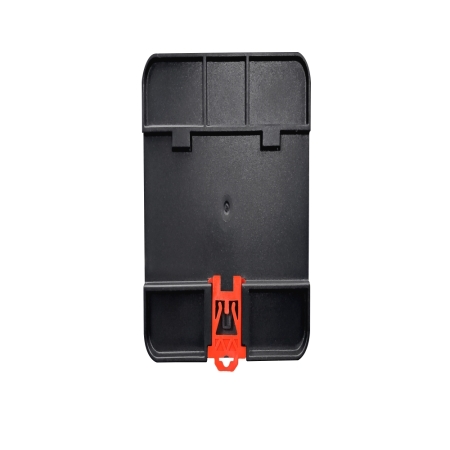

请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，控制器扣装于标准的 DIN35mm导轨上。设备安装时应注意以下事项：

八. 接线说明

电源线和通信线的连接

YEC-MM-A 控制器采用额定电源。RS-485 通讯线缆传输报警与状态信息，注意接口的正负方向。所有 YEC-MM-A 都具备 2 组 RS485 通讯端子，一组（源自监控主机系统）入站，一组（至下一个控制 器）出站。具体接法如下图所示

九 . 继电器输出和感应线连接
YEC-MM-A 控制器的继电器触点可用于本地或远程报警，或联动控制阀门等其它装置，也可与控制自动化系统触点输入连接。继电器仅针对泄漏报警工作，具有常开、常闭两种状态，用户可自由选择接出方式。在整个泄漏检测系统中，引出线用于连接控制器和泄漏感应线。连接如下图所示：

继电器输出信号见下表：

十.调试说明
控制器所有接线步骤完成后，即可按如下指导进行调试工作：
当接通控制器电源时，电源指示灯 PWR 绿色常亮，正常工作状态下（无泄漏），LCD 屏内呈“四条
横线闪烁”状态

若 BRK 指示灯蓝色闪烁，则为线缆故障报警。若 DIST 指示灯黄色闪烁，则为干扰报警，常见因素为感应线浸水量过少、水的导电性不足或其他干扰导致。

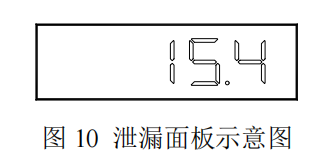

取少量的自来水（非净化处理水），将感应线浸没于水中 5~8s 后，继电器动作，泄漏指示灯红色常亮，LCD 屏显示泄漏位置。

擦干线缆上的水后，继电器复位，泄漏指示灯灭，LCD 屏显示闪烁，长按 ENTER 键八秒，系统复位。

参数设置：长按 MENU 键参数设置界面，按一次 MENU 键切换参数（通讯地址、波特率），轻
触“▲”或“▼”键进行参数数值选择，选择完成后，长按 ENTER 键设置完成。

十一 .维修与故障排除
控制器上有 4 个 LED，分别代表：运行、线缆故障、干扰报警、泄漏。控制器通电并正常运行时，
绿色的电源 LED 灯亮，下表列举了各种不同的指示灯状态及常见因素或纠正措施。
