一．产品简介
YEC-SMTA系列液冷感应线采用编织护套设计，具有防尘、防误报、可靠性高、感应灵敏等特点，并具有自动恢复功能，可重复使用。本产品适用于液冷服务器、高精端设备等对尺寸与灵敏度有高要求的场所。
二．适用范围
YEC-SMTA适应于IDC机房、数据中心、液冷服务器、新能源汽车、蓄电池等等。
三．功能特点
本产品已获得国家专利局颁发的专利证书，线缆的带护套设计不仅可以减少环境电磁干扰降低误报率，还大大提高了线缆的强度及使用寿命；护套采用环保尼龙纤维材料设计，具有高绝缘度特性，可直接敷设在金属表面。
液冷感应线采用两芯线设计，通用于任何基于短路原理的泄漏检测系统，可配套适用于业疆不定位系列漏液控制器，以及国内外其他品牌的不定位泄漏检测系统（区域式检测系统）。
液冷感应线线芯采用多股线芯结构设计，增加了线缆的柔韧性，有效解决弯折过程中造成感应线不可复原、甚至损坏的问题。
液冷感应线由先进工艺加工而成，采用工厂注塑压制标准接头连接引出线，美观大方，大大增加了线缆的可靠性。
四．技术规格
项目 | 规格 |
传感特性 | 传感能力： 0.08ml：2.25KΩ；0.12ml：12.73KΩ；0.16ml：9.23KΩ；0.20ml：7.01KΩ； 0.24ml：6.5KΩ；0.28ml：5.82KΩ；0.32ml：5.06KΩ；0.36ml：4.71KΩ； 0.40ml：4.66KΩ；0.44ml4.33KΩ；0.48ml：3.93KΩ；0.52ml：3.77KΩ； 0.56ml：3.7KΩ；0.60ml：3.51KΩ；0.64ml：2.95KΩ；0.68ml：2.95KΩ 测量环境：温度25℃，湿度65%RH 测量载体：去离子水（电导率：147µS/cm） |
绝缘特性 | 2个导体之间的阻抗：>100MΩ/10m |
工作环境 | 温度：-20~100℃ 湿度：0~95%RH（无凝露） |
复位特性 | 漏水检测后，可通过自然干燥或人工清除水分来复位，并可重复使用，但如果漏水中存在其他导电性污染物，则不可再使用 |
耐拉特性 | 最大拉力：10kgf |
折弯半径 | 最小折弯半径R≥4mm，小于该折弯半径可能会导致感应线性能降级甚至损坏 |
折弯次数 | 最大折弯次数：1000次，大于该值可能会导致感应线性能降级甚至损坏 |
重量 | 传感器：4.7 g/m±0.5g/m |
五．产品结构
感应线内部结构
导体：采用合金材料
编织层：环保尼龙纤维
图1 感应线结构示意图 图2 感应线截面示意图
线束结构
连接器：用户定制
引出线：用户指定长度
终止端：连接器或检测终端（用户可指定）

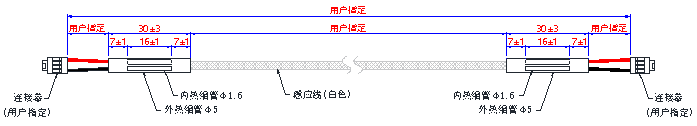

图3 线束结构示意图
六．工作原理
当有液体与液冷感应线接触时，液体浸入感应线编织层，使两根感应线芯遇液体导通，形成回路，测漏控制器检测到漏液情况，发出报警信号。
图4 工作原理示意图
七．安装说明
安装液冷感应线时，可以沿着或者缠绕服务器冷管敷设，或者根据需要敷设于机柜或机器内部易积水和渗水的区域。
固定感应线时，可用合适的热缩套管把液冷管与感应线套在一起，热缩管两头使用醋酸胶布缠绕固定，或全部使用醋酸胶布缠绕固定。建议热缩管不做热缩处理，使感应线减小受力。
八．注意事项
感应线在敷设过程中保持干燥和洁净。
感应线应避免敷设在易发生结露的地方。
感应线应避免敷设在高温高湿、振动、腐蚀性气体环境及其他电子杂讯干扰源等环境。
感应线安装时应避免折弯半径小于4mm，否则可能导致感应线损坏。
感应线安装时或使用过程中，禁止人为用力挤压与物体重压，否则可能导致感应线损坏。
感应线安装时应避免拉力过大，否则可能出现感应线连接端线头连接松动、连接不良、断裂以及端子脱落等情况。
感应线缠绕式敷设时应避免缠绕半径小于24mm，否则可能导致感应线损坏。
感应线禁止重叠缠绕，否则可能导致感应线产生误报警。
当漏液中溶解有导电性物质，或者溶解有防水性污染物（蜡，油分等）时，可能发生无法复位现象，此时，则需要更换感应线。
