一体式高阻燃液冷感应线YEC-SHTH(M)

一．产品简介

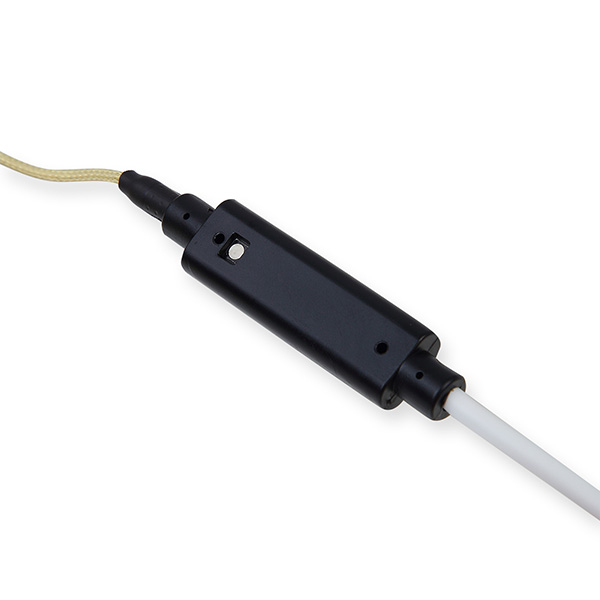

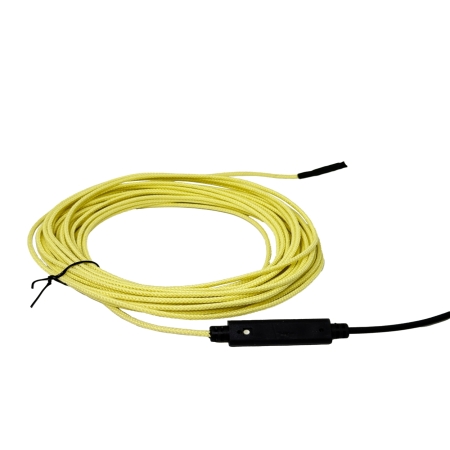

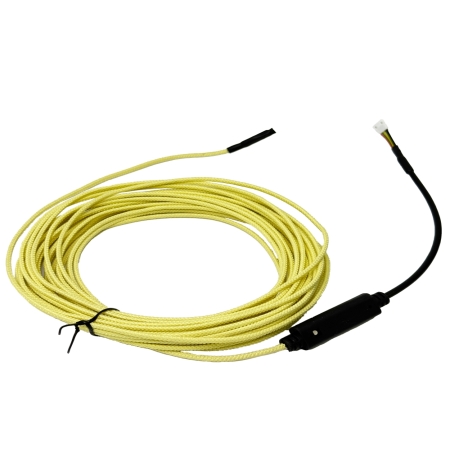

YEC-SHTH(M) 一体式液冷感应线是一款集成检测模块与感应线的产品，通过连接器与监控系统连接，实现供电及通信功能。感应线采用编织护套设计，具有防尘、防误报、可靠性高、感应灵敏等特点，并具有自动恢复功能，可重复使用。本产品适用于液冷服务器、高精端设备与动力电池包内部等对尺寸与灵敏度有高要求的场所。

二．适用范围

YEC-SHTH(M) 适应于IDC机房、数据中心、液冷服务器、新能源汽车、蓄电池等等。

三．功能特点

• 本产品采用感应线与检测模块一体化设计，方便安装和维护，现场接线通过接线端子轻松完成。当泄漏产生时，检测模块输出泄漏报警信号，泄漏指示灯变红，排险后感应线各部位自动复位，回归正常状态，无需人工现场操作。
• 具有断线检测功能，当感应线断裂时，可通过开关量信号输出至监控系统。
• 本产品已获得国家专利局颁发的专利证书，线缆的带护套设计不仅可以减少环境电磁干扰降低误报率，还大大提高了线缆的强度及使用寿命；护套采用环保尼龙纤维材料设计，具有高绝缘度特性，可直接敷设在金属表面。
• 本产品由先进工艺加工而成，采用工厂注塑压制标准接头连接引出线，美观大方，大大增加了线缆的可靠性。

四．技术规格

五．引脚定义

六．产品结构

连接器：用户指定品牌型号

引出线：用户指定长度

液冷感应线：用户指定长度

                                                                                                 图1 线束结构示意图

七．工作原理

当有液体与液冷感应线接触时，液体浸入感应线编织层，使两根感应线芯导通，形成回路，检测模块检测到漏液情况，发出报警信号。

图2 工作原理示意图

八．工作状态说明

YEC-SHTH(M) 一体式液冷感应线正常状态下，检测模块指示灯呈绿色常亮；当发生漏水情况时，检测模块指示灯呈红色常亮。如下图：

图3 正常状态

图4 泄漏状态

九．调试说明

OC门需外界上拉电阻和负载。YEC-SHTH(M) 调试如下图：

图5 电平信号转换示意图

图6 继电器控制模式示意图

十．安装说明

• 安装液冷感应线时，可以沿着或者缠绕服务器冷管敷设，或者根据需要敷设于机柜、机器内部与设备内部易积液和液体渗漏的区域。
• 固定感应线时，可用合适的热缩套管把液冷管与感应线套在一起，热缩管两头使用醋酸胶布缠绕固定，或全部使用醋酸胶布缠绕固定。建议热缩管不做热缩处理，使感应线减小受力。

十一．注意事项

• 感应线在敷设过程中保持干燥和洁净。
• 感应线应避免敷设在易发生结露的地方。
• 感应线应避免敷设在高温高湿、振动、腐蚀性气体环境及其他电子杂讯干扰源等环境。
• 感应线安装时应避免折弯半径小于4mm，否则可能导致感应线损坏。
• 感应线安装时或使用过程中，禁止人为用力挤压与物体重压，否则可能导致感应线损坏。
• 感应线安装时应避免拉力过大，否则可能出现感应线连接端线头连接松动、连接不良、断裂以及端子脱落等情况。
• 感应线缠绕式敷设时应避免缠绕半径小于24mm，否则可能导致感应线损坏。
• 感应线禁止重叠缠绕，否则可能导致感应线产生误报警。
• 当漏液中溶解有导电性物质，或者溶解有防水性污染物（蜡，油分等）时，可能发生无法复位现象，此时，则需要更换感应线。
